膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。精度等级测量范围 pa结构特点接头螺纹2.5正压 0~1000 1600 25004000 600010000 16000 2500040000 60000负压 -1000~0 同正压正负压 -500~500 -800~800-1200~1200 -2000~2000-3000~3000 -5000~5000-8000~8000 12···
全国服务热线：13770422935
在线咨询-
产品详情

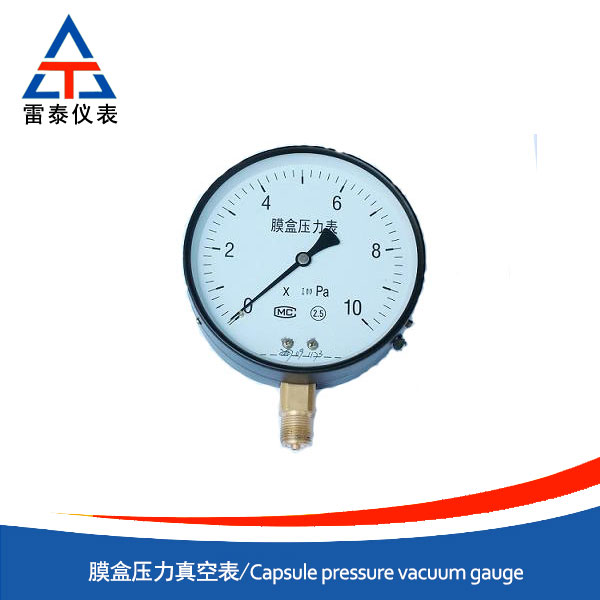

膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
精度等级 | 测量范围 pa | 结构特点 | 接头螺纹 |
2.5 | 正压 0~1000 1600 2500 | 径向 | M20×1.5 |
轴向带前边 | M20×1.5 |
■ 结构原理
膜盒压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

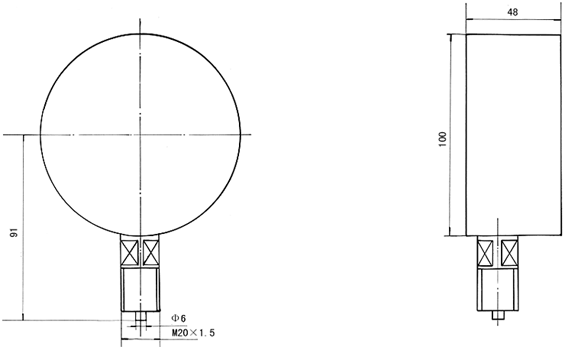

膜盒压力表外形尺寸

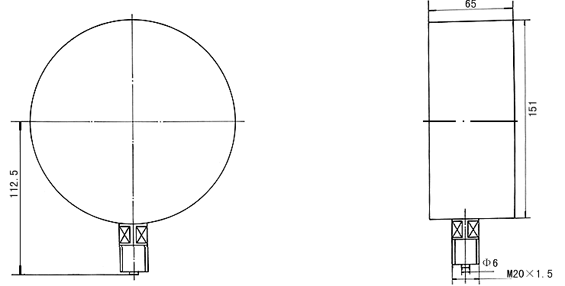

膜盒压力表外形尺寸
